Dry Clean Dual
POPIS
Uzavřená lakovací kabina s odsávací stěnou určená pro průmyslové lakování a dřevozpracující průmysl. Jednoduchá konstrukce, velký vzduchový výkon. Výhodou této kabiny je, že se jedná o uzavřenou kabinu s ohřevem, vyváženými tlakovými poměry a čištěním nasávaného vzduchu. Kabina je konstruovaná jako kombinovaná, tzn. že slouží i k sušení nastříkaného materiálu.
V této variantě je lakovna doplněna o vysoušecí kabinu. Obě kabiny jsou mezi sebou propojeny vraty. Vysoušecí kabina slouží k dosoušení nalakovaného materiálu mimo nástřikový prostor. Účelem je zvýšení produktivity práce.
Umístění: lakovací kabina s odsávací stěnou a vysoušecí kabina jsou umístěny vedle sebe.

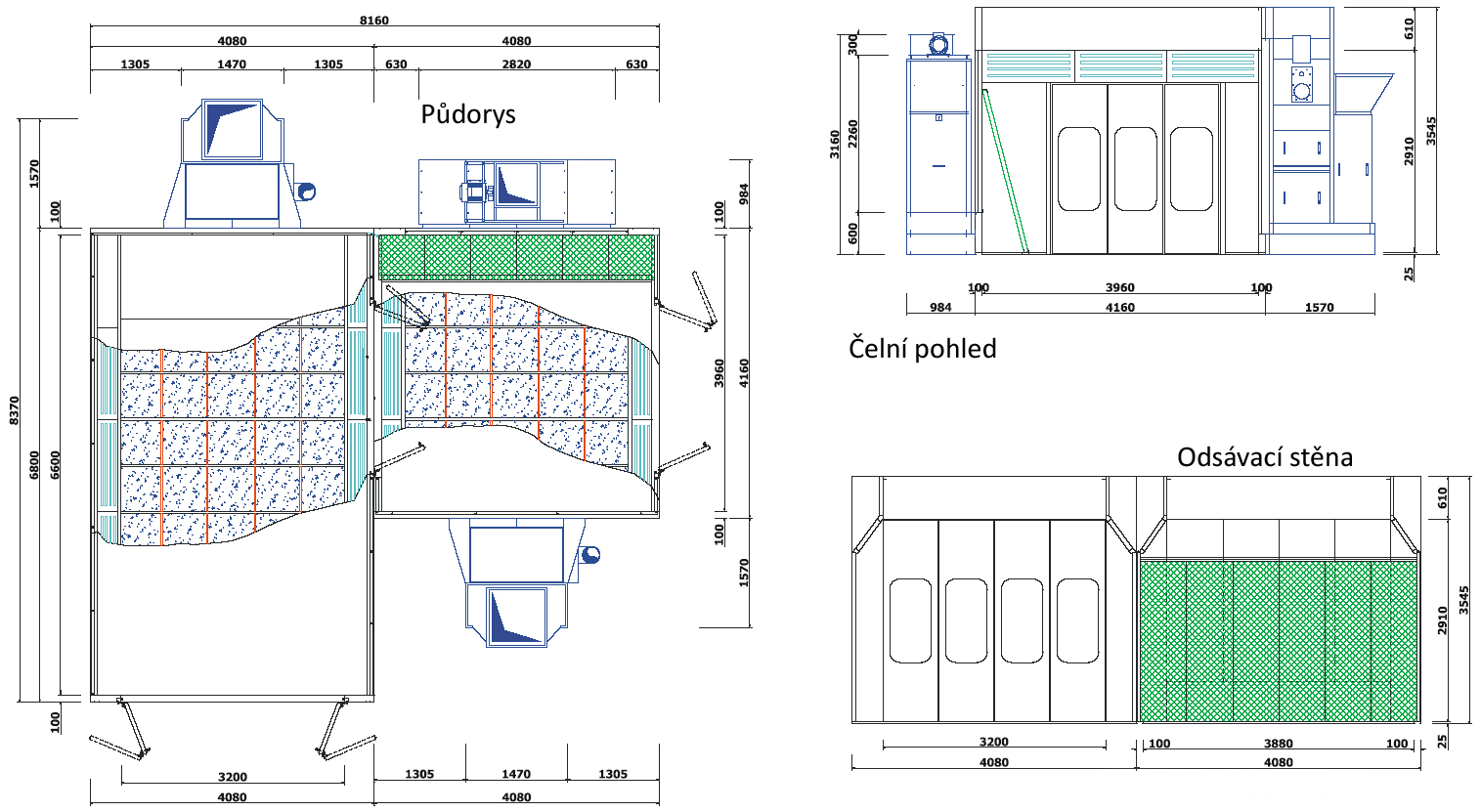

TECHNICKÉ PARAMETRY
| Rozměry | celkové vnější | kabina se stěnou | vysoušecí kabina |
| vnější / vnitřní | vnější / vnitřní | ||
| šířka v mm | 8160 | 4080 / 3960 | 4080 / 3960 |
| délka v mm | 8370 | 4160 / 3960 | 6800 / 6600 |
| výška v mm | 3545 | 3545 / 2910 | 3545 / 2910 |
KABINA S ODSÁVACÍ STĚNOU
ČELNÍ STĚNA
Dvoje třídílná vstupní vrata o rozměru 2360 x 2380 mm (š x v), prosklená třemi okny. Vnitřní vrata propojují kabinu s vysoušecí kabinou. Středový díl slouží jako vstup pro obsluhu.
OPLÁŠTĚNÍ
Stěny typu "Sandwich" - dvojitý plášť z pozinkovaného plechu, izolace z minerálního vlákna v meziprostoru o tloušťce 60 mm. Vnější stěny opatřeny plastovým nástřikem v barvě modré, rámy dveří bílé.
VNITŘNÍ PROSTOR
Vnitřní stěny bíle lakované. Izolovaný mezistrop šíře 3200 mm stejné délky jako lakovací kabina. Stropní filtrace.
OSVĚTLENÍ
Dvě řady světel v horní části kabiny po čtyřech neonových trubicích o výkonu á 40 W.
VSTUPNÍ AGREGÁT
Jednotka typu LM1 – elektromotor, ventilátor, suchá filtrace, nerezový výměník, automatika, recirkulační systém, bezpečnostní systém, hořák.
VÝSTUPNÍ AGREGÁT
Jednotka typu EE1 – elektromotor, ventilátor, dvoustupňová suchá filtrace, regulační klapka, možnost dovybavení filtrací aktivním uhlím.
OSTATNÍ
Ovládání plně automatizované. 90% recirkulace tepla.
VÝKONOVÉ PARAMETRY
| Provedení
1 | LM1 EE1 | Vzduchový
výkon
20.000 m3/hod, 1 ventilátor, 1 elektromotor 5,5 kW, výkon hořáku 140
kW. |
VYSOUŠECÍ KABINA
ČELNÍ
STĚNA
Čtyřdílná
vstupní vrata o rozměru 3160 x 2860 mm (š x v), prosklená čtyřmi okny.
Středový díl slouží jako vstup pro obsluhu.
OPLÁŠTĚNÍ
Stěny typu "Sandwich" -
dvojitý plášť z pozinkovaného plechu, izolace z minerálního vlákna v
meziprostoru o tloušťce 60 mm. Vnější stěny opatřeny plastovým nástřikem
v barvě modré, rámy dveří bílé.
VNITŘNÍ
PROSTOR
Vnitřní stěny bíle lakované. Izolovaný mezistrop šíře
3200 mm stejné délky jako lakovací kabina. Stropní filtrace.
OSVĚTLENÍ
Dvě řady světel v horní
části kabiny po dvou neonových trubicích o výkonu á 40 W.
VSTUPNÍ AGREGÁT
Jednotka typu LM1 –
elektromotor, ventilátor, suchá filtrace, nerezový výměník, automatika,
recirkulační systém, bezpečnostní systém, hořák.
OSTATNÍ
Ovládání plně
automatizované. 90% recirkulace tepla.
VÝKONOVÉ
PARAMETRY
| Provedení
1 | LM1 EE1 | Vzduchový
výkon
20.000 m3/hod, 1 ventilátor, 1 elektromotor 5,5 kW, výkon hořáku 140
kW. |
MOŽNOSTI ÚPRAV DLE POŽADAVKU ZÁKAZNÍKA
- Doplnění o osvětlení v boční stěně.
- Dovybavení filtrací aktivním uhlím.
- Úprava rozměrů a výkonů.
- Úprava pro kartonové filtry.
- Dovybavení
zvlčovacím zařízením.
V dodávce je zahrnuta doprava, montáž, uvedení kabiny do provozu, zaškolení obsluhy, dokumentace, jedna kompletní sada filtrů, revizní zpráva elektro, seřízení hořáku vč. protokolu.
