Kombinovaná lakovací a vysoušecí kabina
Excel
Nejmenší typ lakovací kabiny vhodný pro menší autolakovny nebo průmyslové lakování menších výrobků.
| Rozměry | vnější / vnitřní | vnější / vnitřní | vnější / vnitřní |
| délka v mm | 6140 / 5940 | 6800 / 6600 | 7460 / 7260 |
| šířka v mm | 3680 / 3590 | 3680 / 3590 | 3680 / 3590 |
| výška v mm (var. A) | 3275 / 2640 | 3275 / 2640 | 3275 / 2640 |
| výška v mm (var. B) | 3650 / 2640 | 3650 / 2640 | 3650 / 2640 |
ODSÁVACÍ KANÁLY
A - zděné kanály podle dokumentace výrobce (na náklady klienta)
B - kovový podstavec o výšce 400 mm uložený na rovné podlaze nebo zapuštěný do podlahy
C - kovový podstavec s vnitřními nájezdy uložený na rovné podlaze
ČELNÍ STĚNA

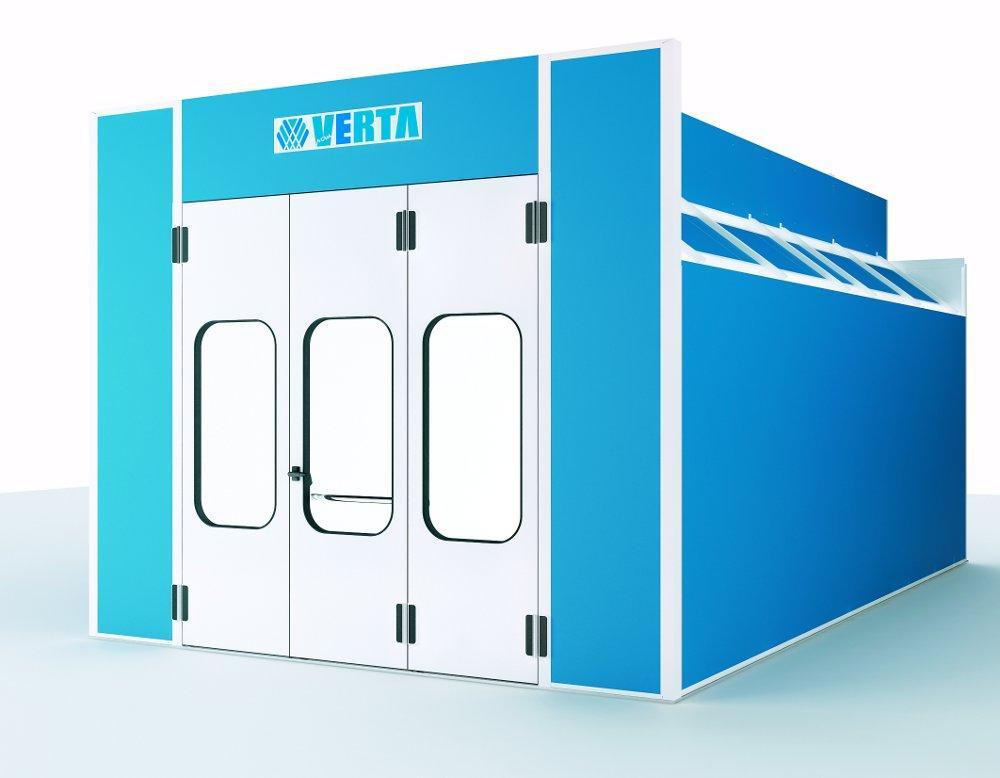

Třídílná vstupní vrata o rozměru 2360 x 2580 mm (š x v), prosklená třemi okny. Středový díl slouží jako vstup pro obsluhu.
OPLÁŠTĚNÍ
Dvojitý plášť z pozinkovaného plechu, izolace z polyuretanu v meziprostoru o tloušťce 40 mm. Vnější stěny opatřeny plastovým nástřikem v barvě modré, rámy dveří bílé.
VNITŘNÍ PROSTOR

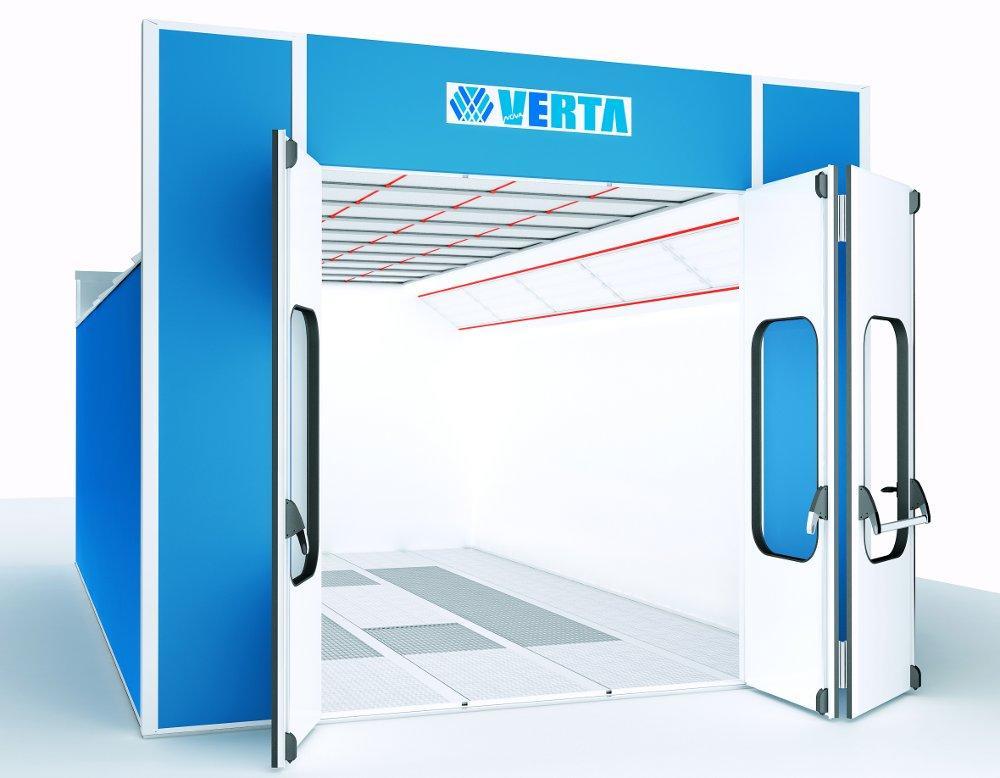

Vnitřní stěny bíle lakované. Izolovaný mezistrop šíře 2400 mm stejné délky jako lakovací kabina. Stropní a podlahová filtrace.
OSVĚTLENÍ
Dvě řady světel v horní části kabiny po dvou neonových trubicích o výkonu á 40 W.
TEPLOTY
Lakování 18 °C - 23 °C, sušení 40 °C - 80 °C. Nárůst teploty z 18 °C na 65 °C za 6 - 8 min.
VSTUPNÍ AGREGÁT
Jednotka typu SM1/LM1 – elektromotor, ventilátor, suchá filtrace, nerezový výměník, automatika, recirkulační systém, bezpečnostní systém, hořák.
VÝSTUPNÍ AGREGÁT
Jednotka typu EE1 – elektromotor, ventilátor, dvoustupňová suchá filtrace, regulační klapka, možnost dovybavení filtrací aktivním uhlím.
OSTATNÍ
Ovládání plně automatizované. 90% recirkulace tepla při sušení, možnost dovybavení rekuperací.
Vyhovuje pro použití vodou ředitelných barev. Hlučnost 72 dBA.
VÝKONOVÉ PARAMETRY
| Provedení 1 | SM1/LM1 EE1 | Vzduchový výkon 20.000 m3/hod, 1 ventilátor, 1 elektromotor 5,5 kW, výkon hořáku 140 kW. |
V dodávce je zahrnuta doprava, montáž, uvedení kabiny do provozu, zaškolení obsluhy, dokumentace, jedna kompletní sada filtrů, revizní zpráva elektro, seřízení hořáku vč. protokolu.
